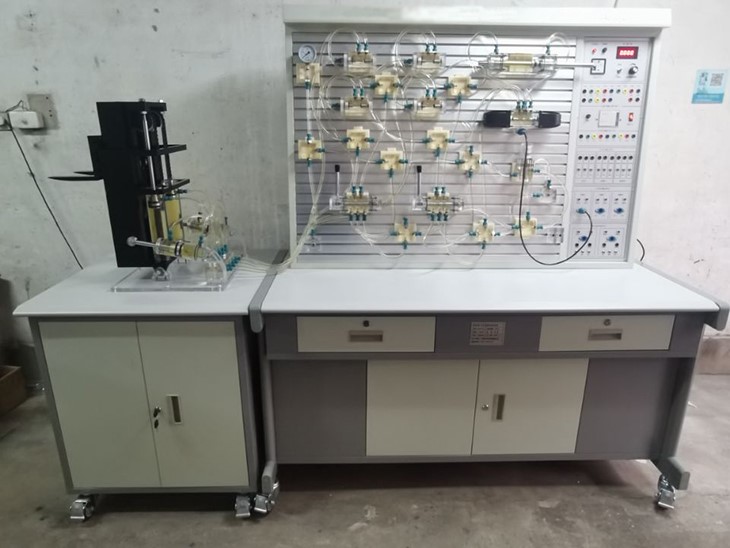

SB-YCC透明液壓PLC控制實訓裝置(叉車液壓實訓臺）
一、產品簡介:
透明液壓PLC控制實訓裝置(叉車液壓實訓臺）透明液壓叉車傳動演示系統，為了盡快的適應各個領域的發展，培養出大理的掌握液壓傳動基礎知識和實際操作技能的技術工人、技術員、工程師、輸送到社會主義建設的各條戰線。我公司根據《液壓傳動》、《液壓原理》、《機械基礎》、等教材內容要求和國內液壓元件特點，參考國外先進技術，經過多年的努力探索，我們以理論為依據，以實驗為手段，采用高精密度加工工藝，克服了透明有機塑料具有熱塑性，容易變形，機械強度差，而液壓元件表面光潔度，結構精度要求高的一系列實際困難，最終研制成功SB-YY型透明液壓傳動演示系統。
各種機械對液壓傳動的要求是多種多樣的，一般多是由方向控制回路，壓力控制回路，速度控制回路，順序控制回路等基本功能回路組成。該實驗臺的實驗屏采用1.0mm冷軋鋼板精制而成,各液壓元件均采用過渡底板，整體外形美觀大方,結構堅固耐用，操作方便。本演示系統通過對以上四大基本功能的十八種基本控制回路的實驗演示（擴展實驗可達60種），本柜還可以配置叉車的液壓傳動原理與吊車等，使學生能熟識二十多種常用液壓元件的結構，性能及用途，掌握十幾種基本回路的工作過程及原理，提高學生故障處理及解決問題的能力，在實驗演示中得到啟發，引發興趣，利用它可以對本產品所提供的各種元件容限內的其它油路進行實驗（如圖設計，畢業設計）。
本產品參考了國內液壓元件特點，更加適合于國內的教學要求。系統采用透明液壓元件，組合卡槽式結構，活動油路接頭，通用電氣線路，利用附配工具材料，參照實驗指導書，可以方便的進行各種常用液壓傳動的控制，實驗及測試，可以讓學生了解油路及液壓元件內部的原理，結構及工作過程，是液壓傳動教學的理想設備。
二、叉車液壓實訓臺技術參數
1、電源：AC220V 50HZ
2、直流電源輸入AC220V 輸出DC24V/3A
3、可編程控制器（PLC）：三菱FX1S－20MR主機 12輸入 8輸出（繼電器輸出方式）
4、液壓實驗泵電機功率：250W，調速范圍0－1500r/min，液壓泵工作時噪聲≤58dB，演示實驗油路液流要求壓力僅需0.3-1.3Mpa (油泵最高壓力：Pma＝.5Mpa)
5、電磁換向閥：AC24V 吸力3Mpa
6、實訓桌外型尺寸：1500mm×650mm×1750mm
7、叉車實訓臺外形尺寸：750mm×650mm×1350mm
三、叉車液壓實訓臺主要特點:
1、透明液壓PLC控制實訓裝置（叉車液壓實訓臺）主要由實訓桌、控制實訓臺、叉車實
訓臺、液壓元件和電器控制器件、可編程控制器（PLC）等組件組成。
2、透明液壓PLC控制實訓裝置（叉車液壓實訓臺）是將液壓叉車的結構原理能夠搬到課
堂上學習的一種現代化教學產品，叉車機身采用進口透明有機玻璃制作，耐腐蝕，抗磨性能好，長久不變色，透明直觀，演示效果逼真。
2、柜體采用1MM厚的SPCC冷扎板制作，堅固美觀，表面采用中溫磷化防銹漆，靜電噴涂。
3、柜體裝有四個萬向輪，方便設備的搬運與拆卸。
4、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶"T"溝槽形式的鋁合金型材結構）。油路搭接采用快
換接頭，拆接方便，不漏油。
5、電氣主控單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制，
同時以液壓回路為控制對象，加強對PLC控制可編程序控制器的學習及應用。
6、實驗控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
學習目的:
1、了解液壓叉車的基本結構
2、了解液壓叉車的傳動系統
3、學習液壓叉車的液壓系統
4、學習液壓叉車的手動控制原理
5、學習液壓叉車的自動控制原理
四、叉車液壓實訓臺實驗內容:
1、真實演示液壓叉車的動作上升
2、真實演示液壓叉車的動作下降
3、真實演示液壓叉車的動作前傾
4、真實演示液壓叉車的動作后傾
五、叉車液壓實訓臺配置清單：
|
序號 |
名 稱 |
型 號 |
數量 |
|
1 |
實訓桌 |
|
1張 |
|
2 |
控制實訓臺 |
|
1臺 |
|
3 |
叉車實訓臺 |
|
1臺 |
|
4 |
PLC主機模塊 |
三菱FX1S-20MR |
1塊 |
|
5 |
電源模塊 |
|
1塊 |
|
6 |
繼電器控制模塊 |
|
1塊 |
|
7 |
PLC控制按鈕模塊 |
|
1塊 |
|
8 |
傾斜油缸 |
透明元件 |
2只 |
|
9 |
起升油缸 |
透明元件 |
1只 |
|
10 |
貨叉 |
工程塑料加工件 |
2只 |
|
11 |
叉架 |
工程塑料加工件 |
1個 |
|
12 |
內門架 |
工程塑料加工件 |
1個 |
|
13 |
起重鏈條 |
|
2條 |
|
14 |
導向滑輪 |
|
1套 |
|
15 |
二位二通電磁換向閥 |
透明元件 |
1只 |
|
16 |
三位四通電磁換向閥（O型） |
透明元件 |
2只 |
|
17 |
先導式溢流閥 |
透明元件 |
1只 |
|
18 |
三通接頭 |
透明元件 |
5只 |
|
19 |
四通接頭 |
透明元件 |
2只 |
|
20 |
壓力表 |
透明元件 |
2只 |
|
21 |
透明液壓皮管 |
|
10米 |
|
22 |
電磁閥通用連接線 |
|
2條 |
|
23 |
機泵組 |
泵站系統 |
1套 |
|
24 |
L-HL46號液壓油 |
|
5kg |
|
25 |
編程電纜 |
三菱 |
1條 |
|
26 |
快速油接頭 |
|
2只 |
|
27 |
叉車液壓實訓說明書 |
|
1冊 |
|
28 |
光盤（PLC編程軟件、程序軟件） |
|
1盤 |
|
29 |
工具 |
|
1套 |
