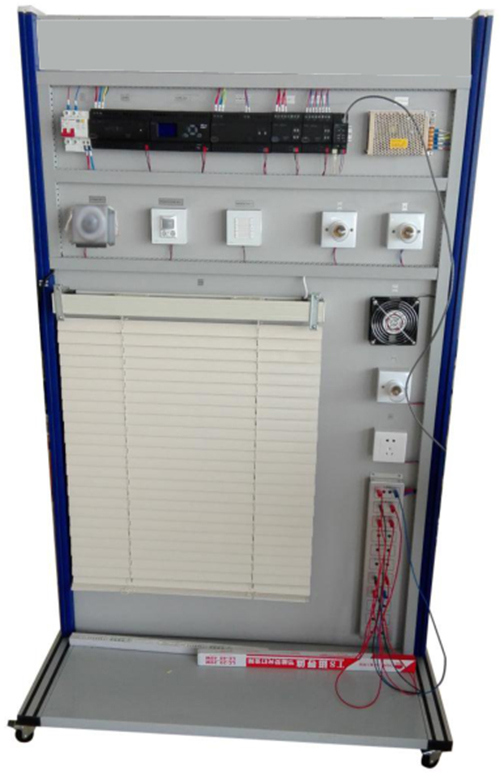

SBLY-ZN樓宇智能控制實訓裝置
一、樓宇智能控制實訓設備概述
樓宇智能控制實訓裝置滿足職業院校的電工電子類教學實訓要求，滿足電工技師、高級技師職業技能認定要求，并適用于各級技能競賽。
二、樓宇智能控制實訓裝置技術條件
1．輸入電源：?jiǎn)蜗嗳�(xiàn) AC220V±10％ 50HZ
2．工作環境：溫度-10℃－+40℃ 相對濕度<85％（25℃） 海拔<4000m
3．電源控制：自動空氣開關通斷電源，有過流保護、漏電保護裝置等
4．輸出電源： 直流穩壓電源：24V/3A，具有限流型短路軟保護和自恢復功能
三、綜合實訓內容
1. KNX總體的安裝和布線實訓
2. KNX智能面板的安裝及接線實訓
3. KNX開關量輸出模塊安裝及接線實訓
4. KNX智能窗簾控制器安裝及接線實訓
5. KNX邏輯控制器安裝及接線實訓
6. KNX十二合一傳感器安裝及接線實訓
7. KNX調光模塊安裝及接線實訓
8. KNX通訊連接實訓
9. KNX軟件使用實訓
10. KNX編程及編制程序的方法實訓
11. KNX各元器件的認知和接線方式
四、樓宇智能控制實訓設備清單及參數要求
|
序號 |
品名 |
規格參數 |
單位 |
數量 |
|
1 |
4路10A智能開關控制器 |
HDL M/R4.10.1-331 |
臺 |
1 |
|
2 |
2路6A調光控制器 |
HDL M/D02.1-432 |
臺 |
1 |
|
3 |
2路窗簾控制器 |
HDL M/W02.10.1-231 |
臺 |
1 |
|
4 |
6按鍵晶典系列面板 |
HDL M/P03.2-4810 |
臺 |
1 |
|
5 |
總線電源模塊 |
HDL M/P960.1 |
臺 |
1 |
|
6 |
IP網關 |
HDL KNX/EIB M/IPRT.1 |
臺 |
1 |
|
7 |
移動傳感器 |
HDL M/IS05.1 |
臺 |
1 |
|
8 |
光線傳感器 |
HDL M/HSIU05.1.480 |
臺 |
1 |
|
9 |
邏輯定時控制器 |
HDL M/TM04.1-432 |
臺 |
1 |
|
10 |
控制線纜 |
HDL RVVP0.75*4 |
米 |
5 |
|
11 |
86型眀盒 |
86型 |
個 |
3 |
|
12 |
86型螺口燈座 |
|
個 |
3 |
|
13 |
5孔插座 |
86型 |
個 |
1 |
|
14 |
斷路器 |
DZ47LE-63 2P 10A |
個 |
1 |
|
15 |
電動窗簾 |
700*1000mm |
套 |
1 |
|
16 |
排風扇 |
120*120*38 AC220V |
個 |
1 |
|
17 |
輸出折彎件 |
500×90mm |
塊 |
1 |
|
18 |
軟件 |
HDL-KNX |
套 |
1 |
|
19 |
導線、通訊線等附件 |
|
套 |
1 |
