2023年7月1日
SBPLC-04APLC綜合實訓系統
1、產品概述
PLC綜合實訓裝置是PLC可編程控制器綜合實驗設備。做到一機多用、資源共享、便于管理、PLC部分模擬實際工業控制過程中典型的控制對象，它形象生動的演示了PLC的整個執行過程。能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣。產品采用掛箱式，便于實驗項目擴展和用戶第二次開發。自產品推出以來，得到了各大院校教學教師和專家的一致好評。全套裝置設計合理、功能強大、操作簡單方便，對學生理解和掌握可編程控制器的控制原理和操作方法。加快學習PLC的編程方法。都具有極大的幫助。

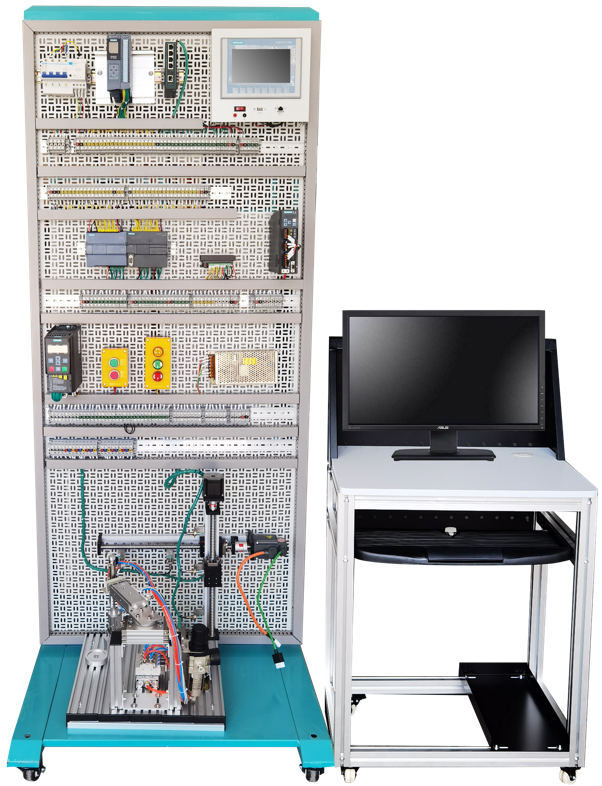

參考圖（以實物圖為準）
2、PLC綜合實訓裝置主要設備構成
（1）西門子S7-1200可編程控制器(1214C）
1）CPU∶數字量輸入
14
路;
數字量輸出 10 路;模擬量輸入
2 路;高速計數6 路;脈沖輸出4
路; 脈沖捕捉輸入 14
路;通信端口 1 個，支持PROFINET
通信;供電
2）電壓
20.4-28.8VDC
（4）數據可視化單元（KTP700）
西門子觸摸屏KTP700∶7寸;分辨率800*480;前面板尺寸214*158mm;
串 口 、 MPI、PROFINET、USB;2556色;LED;背光;
（5）伺服控制系統（西門子V90）
1)
交流伺服電機：高動態性能；低慣量；帶滑鍵；無抱閘；主題尺寸60*63*123mm
；軸 徑14mm；軸高 30SH；額定功
率 0.2kW; 馬 力0.54HP ；
額 定 扭 矩
1.27Nm
； 額 定 速 度3000rpm;
最 大 扭 矩3.82Nm ； 最 大 速 度3000rpm
；額 定 電 流2.6A；最大電流
7.8A； 扭矩常數 0.49Nm/A；慣量
0.351；IP65；推薦負載慣量于電機慣量比最大
30 倍，增量編碼器TTL2500ppr；安裝
IBM5。
2）交流伺服驅動器∶
最大電機功率 0.2KW;額定輸出電流
2.6A;最大輸出電流 7.8A;電源電壓
1/3 AC 200-240 （- 15%/+10%）;
電 源 頻率 50Hz/60Hd （ -
10%/+10% ） ; 電源容量
1.2KVA（1AC），1.1KVA
（ 3AC ）; 自冷卻;
外形FSB;數字量，4
個輸入（NPN/PNP），2 個輸出（
NPN/PNP ） ; 通訊，3）電源電纜∶
1m
4）編碼器電纜∶1m;
用于增量編碼器TTL2500ppr
（6）多軸運動控制系統
1）一體式變頻器（G120C）∶
額定功率 0.37KW;電壓/
頻率AC220V;輸入/輸出信號4DI/2DO;通訊;RS485，最大100Mbits
（全雙工）; 輸出電流 1.7A;6
路數字量輸入;2 路數字量輸出;1
路模擬量輸入;1 路模擬量輸出;集成控制面板∶
2）2
軸直線運動控制系統∶（結構要求采用碳鋼材料制作；尺寸：長*寬*高
500*450*100mm；
2、滾珠絲杠與直線滑軌組成的X-Y軸運動平臺；
滾珠絲杠裝置要求采用工業級產品，機械精度高，直徑16MM；直線滑軌要求采用工業級產品，配置高性能滑塊2個；有效行程為200㎜；平臺尺寸要求：長*寬*高（形成+360）*300*150㎜；
3）電氣控制系統∶
開放式工業機架結構，含成套器件;面板采用網孔板形式，4
只萬向輪（2 只帶剎車）�？蓪� PLC、電源、變頻器、觸摸屏等安放在該平臺上，配有空氣開關、接線端子、電纜線、輔料，接地可靠，設有漏電等保護裝置，安全性符合相關的國標標準，保護學生在實訓過程中的安全性。采用工業規范制作，所有接線有標號，便于實訓和日常維護。
1套
實訓臺尺寸（臺式）：H2000*W800*D800
配套電腦桌，鋁型材鋼木結構。
3、PLC綜合實訓設備主要配置
|
序號 |
名稱 |
型號 |
數量 |
備注 |
|
1 |
網孔架 |
H2000*W800*D800 |
1 |
|
|
2 |
PLC主機 |
1214C |
1 |
|
|
3 |
觸摸屏 |
KTP700 |
1 |
|
|
4 |
伺服驅動器 |
V90 |
1 |
|
|
5 |
伺服電機 |
V90 |
1 |
|
|
6 |
變頻器 |
G120C |
1 |
|
|
7 |
2
軸直線運動控制系統 |
|
1 |
|
|
8 |
電腦桌 |
|
1 |
|
4、可實訓內容
1) PLC的基本邏輯指令練習
2) PLC之間的通訊
3)
觸摸屏與PLC之間的通訊
4)
變頻器面板啟停控制
5)
變頻器參數設置
6) PLC的控制變頻器的外部端子啟停
7) PLC控制外部端子的多段速
8)
伺服電機的參數設置
9)
伺服電機的脈沖控制
10)
伺服電機的轉矩控制
|
