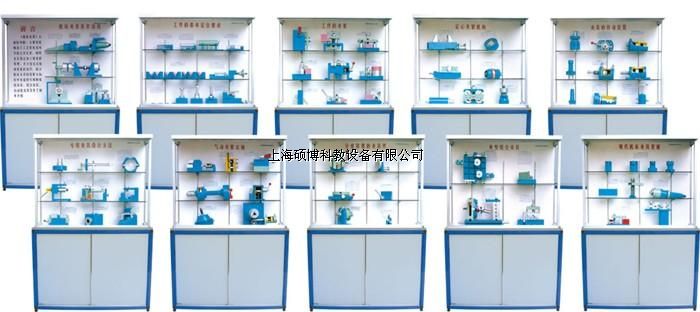

SB-10型《機床夾具設計》陳列柜
機床夾具設計陳列柜, 機床夾具陳列柜 根據全國技工學校通用教材及教學大綱設計的一套《機床夾具》陳列柜，主要從機械加工工藝系統和環節的幾何關系，闡述夾具保證加工精度的原理，并介紹夾具的組成要素的知識，探討機床夾具發展方向其中對通用可調節和成組夾具，自動化夾具等作了初步介紹。
一、《機床夾具設計》示教陳列柜，每個柜詳細內容如下
二、主要技術參數：
1、第一代陳列柜結構：上柜采用鋁合金制作，下柜柜式結構。
2、第二代陳列柜結構：上下柜整體框架全部采用彩色鋁塑鋼制作，外形美觀，堅固耐用。
3、陳列柜尺寸：1250×430×1780mm
|
序號和名稱 |
陳列柜內模型內容 |
|
第一柜 機床夾具及其功用 |
車具的工作原理、鉆模的工作原埋、銑床夾具的工作原螺、液壓銑鍵槽夾具、彈簧心軸、車床,改拉床的夾具 |
|
第二柜 工件的基本定位要求 |
平面幾何體的六點定位、軸類幾何體的六點定位，盤類幾何體的六點定位、軸類工件定位時支，承點的布置、支承板(5件)、可調支承 (3件)、輔助支承、v形塊的結構形式(4件)。v形塊的應用 |
|
第三柜 工件的夾緊 |
雙向夾緊工件的壓板機構、自夾結構、斜楔組合夾緊機構。螺旋夾緊機構、鉤形手轉位壓板。萬能自調壓板、快速螺旋夾緊機構、螺旋壓板機構、圓偏心夾緊機構 |
|
第四柜 定心夾緊機構 |
虎鉗式定心夾緊機構(a)、虎鉗式定心夾緊結構、斜楔一滑柱定心夾緊機構、偏心式定心機構、彈簧夾頭和心軸、彈簧夾頭和心鈾、v形彈性盤定心機構(a)v形彈性盤定心機構 (b) |
|
第五柜 夾具的傳動裝置 |
固定式雙作用活塞式氣瓢、固定式雙柞用活塞式氣缸 (b)，車床用固定式氣缸、氣動用管接頭、氣動用管接頭 (b)、氣動用管接頭 (c)、手動轉閥。導氣接頭的結構、腳踏式氣閥。 |
|
第六柜 專用夾具的設計方法 |
主軸連接式車具、主軸連接式車具、固定式鉆模、翻轉式鉆模，雙孔鉆床夾具、加工雙孔的鉆模、工藝孔的應用、直線進給銑具的工作原理、鉆床夾具的裝配 |
|
第七柜 氣動夾緊實例 |
氣動夾緊裝置、調速器、氣動卡盤的傳動裝置。活塞式分離傳動部件。固定在床頭箱前端上的氣動夾具、單向作用薄膜氣缸。活塞式組合氣缸 |
|
第八柜 分度裝置的夾具件 |
立軸式通用轉臺、臥軸式通用轉臺、分度對定機構的手動操縱機構(a)、分度對定機構的手動操縱機構(b)。分度對定機構的手動操縱機構(c)、使用鉆床夾具加工均布小孔 |
|
第九柜 典型組合夾具 |
模塊化銑鏜床夾具、組合夾具裝置、齒輪室蓋翻轉式鉆床組合夾具。鉆床半自動化夾具 |
|
第十柜 現代機床夾具發展 |
按零件相似歸組（4件） 通用可調鉆模、成組車床夾具、快速調整機構（A）快速調整機構（B）斜楔夾緊機構 |
