SB-X6氣體滅火實訓裝置
一、模擬氣體滅火系統概述及配置
系統滅火方式：全淹沒，最大單區保護面積：40m；
系統公稱工作壓力(20℃)：一級為2.5MPa、
系統使用最大工作壓力：一級為4.2MPa、
系統使用最小工作壓力：一級為2.0MPa、
滅火劑最大充裝密度：一級為≤1120kg/m；
模擬啟動瓶充裝壓力(20℃)：4.0MPa；
噴頭設計工作壓力：一級≥0.6MPa；單支噴頭保護半徑R：噴頭安裝高度＜1.5m時，R≤4.5m；噴頭安裝高度＞1.5m時，R≤7.5m。
噴頭保護高度：最大安裝高度h≤6.5m；最小安裝高度h≥0.3m
系統有延時啟動功能：延時30S；
滅火劑噴射時間：≤10s；
滅火系統工作環境溫度：0℃~+50℃；
系統啟動方式：自動、電氣手動、機械應急手動操作；
系統啟動電源：DC24V±3V、1.1A；
模擬滅火劑貯存瓶規格：30L。
二、系統技術指標：
工作電壓：單相三線220V±5% 50Hz
整機容量：＜1500W
外型尺寸：4000×1000×1800cm3
安全保護：具有漏電自動保護裝置
故障設置：具有故障設置系統
三、操作實訓：
1.管網式早期探測報警系統的作用
2.管網式早期探測控制系統的模擬實訓
3.系統原理桔構與管網設計
4、報警點的設置功能
5、氣體滅火實訓
6、與消防聯動系統的聯網編程功能
7、氣體探測報警器安裝實訓

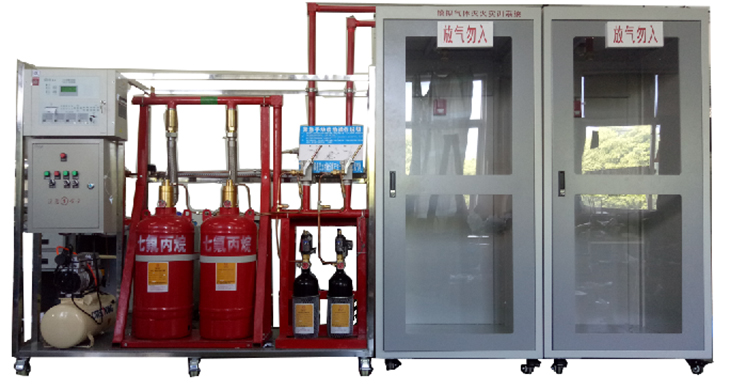

SB-X5模擬氣體滅火實訓裝置
一、基本配置及參數
系統滅火方式：全淹沒，最大單區保護面積：30m²；
系統公稱工作壓力(20℃)：一級為2.5MPa、
系統使用最大工作壓力：一級為4.2MPa、
系統使用最小工作壓力：一級為2.0MPa、
滅火劑最大充裝密度：一級為≤1120kg/m³；
模擬啟動瓶充裝壓力(20℃)：4.0MPa；
噴頭設計工作壓力：一級≥0.6MPa；單支噴頭保護半徑R：噴頭安裝高度＜1.5m時，R≤4.5m；噴頭安裝高度＞1.5m時，R≤7.5m。
噴頭保護高度：最大安裝高度h≤6.5m；最小安裝高度h≥0.3m
系統有延時啟動功能：延時30S；
滅火劑噴射時間：≤10s；
滅火系統工作環境溫度：0℃~+50℃；
系統啟動方式：自動、電氣手動、機械應急手動操作；
系統啟動電源：DC24V±3V、1.1A；
模擬滅火劑貯存瓶規格：30L、
七氟丙烷鋼瓶組
二、主機設備參數
1、電源控制屏（全不銹結構）
提供交流電源：單相交流電220V 50Hz，帶有過流保護
2、火災報警控制器(聯動型)
1）采用192×64點陣液晶顯示，可同屏顯示4行12列漢字信息。
2）微型熱敏打印機實現事件實時打印功能(選配)。
3）通過CAN總線接口板，本控制器可與其它控制器聯網(選配)。
4）通過RS232接口板，本控制器可與計算機連接進行離線編程和CRT顯示(選配)。
5）可以現場編輯總線設備的區、層、狀態、類型、安裝位置等信息。
6）256條事件記錄，記錄控制器運行中的各種事件，可隨時查閱。
7）可以現場編輯聯動公式。
8）2個總線回路，可連接254個現場器件。
9）一個 RS485 通訊口，用于同火災顯示盤、設備操作盤、滅火控制盤進行通訊，可接16臺火災顯示盤；2臺設備操作盤；4臺（8區）滅火控制盤。
10）可以管理6個多線聯動控制區，每個區通過多線方式連接現場啟動線和回答線，現場啟動線具備短路和斷路監視功能，啟動線最大輸出電流3A。
11）多線聯動控制面板上有6組啟動鍵、6組停止鍵和6組請求、啟動、回答、故障指示燈，分別對應6個多線聯動控制區，可以直接啟動或停止控制區設備。
12）可對外提供24V輸出，最大電流3A。
13）1組火警繼電器，有火警信息時，火警繼電器動作。
14）1組故障繼電器，有故障信息時，故障繼電器動作。
3、消防報警主機
1）主電：AC178V～AC242V。
2）備電：DC24V，4Ah。
3）監視狀態功耗：＜20W。
4）環境溫度：0～40℃。
5）相對濕度：≤95％（40℃）。
6）重量：15Kg。
7）尺寸：機柜式450(寬)×250(高)×250(深)mm3
4、火災顯示盤
火災顯示盤通過 RS485 通訊總線與火災報警控制器聯網，采用192×64點陣液晶實時顯示本樓層的各種事件信息，使本樓層的工作人員能夠及時、準確地了解本樓層的消防事件，從而迅速地采取相應措施。
5、探測器
配備可燃氣體探測器、智能光電感煙探測器和差定溫火災探測器等三種探測器。
6、輸入模塊、控制模塊輸入模塊
主要用于壓力開關等信號檢測，控制模塊主要用于控制排煙閥、送風閥、卷簾門等設備。
7、聯動盤現場接口
(1)三線控制，接線部分簡潔方便，輕松實現啟�；卮鸸δ埽�
(2)兩種輸出控制方式可供選擇，電平輸出和脈沖輸出。
8、手動報警按鈕
火災發生時，按下有機玻璃片，按鈕的火警燈點亮，同時向控制器發出火警信號；
9、消防栓按鈕
火災時按下壓片控制器報警，點亮火警指示燈(紅)，同時輸出一組外控空接點，啟動消防泵時，接入啟泵回答信號，啟泵指示燈點亮(綠色)，復位時，滑下滑動蓋，按下復位按鈕。
10、聲光報警器、警鈴
現場發生火災接到控制信號后，發出強烈的聲音警報信號，以達到提醒現場人員注意的目的。
11、電子編碼器
完成現場設備的編碼、設備類型與靈敏度的更改等功能。
