SB-99GA型液晶電視組裝調試與維修技能實訓裝置
“液晶電視組裝 •調試與維修技能實訓裝置”是根據中華人民共和國勞動和社會保障部發布的《“家用電子產品維修工”職業技能實訓和鑒定設備技術規范》，按照職業教育的教學和實訓要求而研發的產品。適合高職院校、職業學校的應用電子技術、電子電器應用與維修等相關專業的電視機原理與維修、家用電子產品原理與維修等課程的實訓教學。
本實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所的家電類專業及家電維修工中音視頻類維修實操，以及中級、高級工的技能鑒定考核。
二、技術性能
1.輸入電源：單相三線～220V±10% 50Hz
2.工作環境：溫度-10℃～+40℃
相對濕度＜85%(25℃)
海拔＜4000m
3.裝置容量：＜300VA
三、系統特點
1.創新性：學生可以根據液晶電視控制線路板的原理圖，繪制仿真電路、設計PCB板。
2.提高學生的焊接技術，特別是對液晶電視的SMT器件的焊接。
3.經濟性：本實訓臺裝有電風扇、照明日光燈、看板（用來夾資料）、插座、工具柜、恒溫烙鐵、裝配工具一套。學生在這里可以仿真生產過程（如：工藝流程的編制、線路板的焊接、線路板的調試、整體產品的組裝）。
4.配套實訓資料全：提供實訓線路板的元器件清單，樣板，調試指導書，完成學生對液晶電視的認識、設計、焊接、調試、檢修等多種技能實訓。
四、系統配置

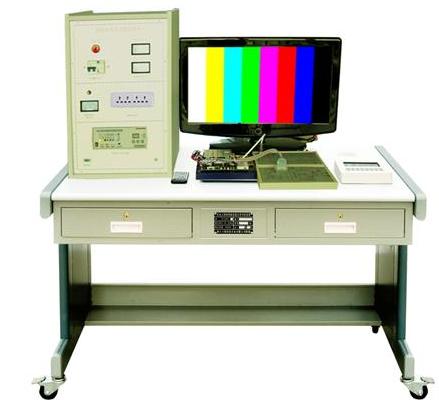

實訓裝置由實訓臺、液晶電視實訓線路板、液晶電視元器件包、工具套件、液晶屏、元器件盒組成。
（一）實訓臺
實訓臺上裝有電風扇、照明日光燈、插座、工具柜、恒溫烙鐵和元器件盒。
（二）液晶電視實訓線路板
直流穩壓電源線路板、音視頻信號處理線路板
（三）工具套件
配常用的萬用表、元器件盒、剝線鉗、尖嘴鉗、斜口鉗、小十字螺絲刀、大十字螺絲刀、小一字螺絲刀、小鑷子、剪刀、恒溫烙鐵、熱風臺、焊錫絲、吸錫器。
（四）液晶屏
液晶屏尺寸：15吋，對比度：600：1，亮度:400cd/m2，反應時間：＜20ms，與液晶電視實訓線路板組合成一套完整的液晶電視系統。
五、實訓項目
1.液晶電視元器件的認識
2.液晶屏結構的認識與拆裝
3.直流穩壓電源線路板的焊接與調試
4.音視頻信號處理線路板的焊接與調試
5.整機的組裝與調試
|
